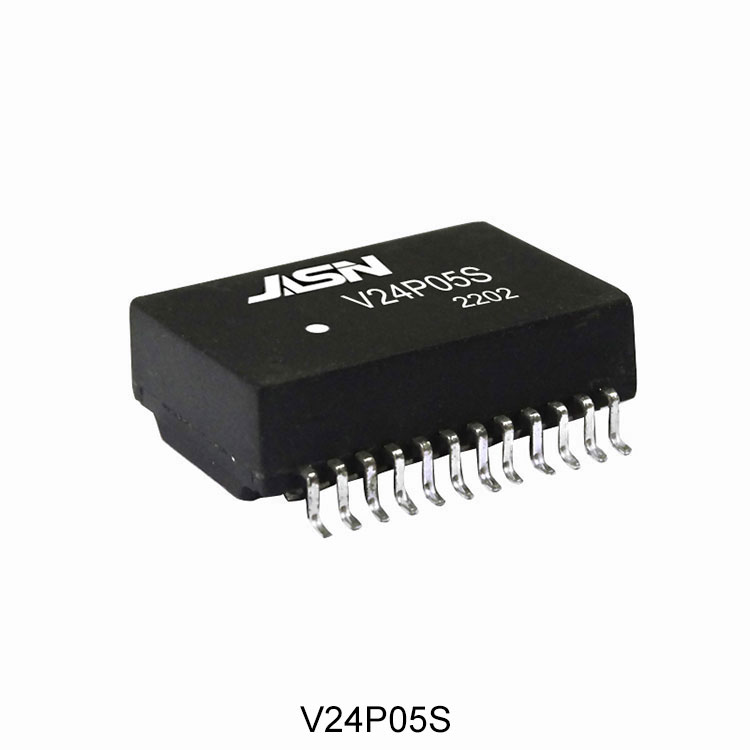

Шта је тачно 2.5ГБасе-Т Лан трансформатор и зашто вам је потребан?

У свету умрежавања који се брзо развија, брзина је краљ. Како идемо даље од стандардног 1 гигабита у секунди (Гбпс) ка вишегигабитним брзинама, основне компоненте које све то чине могућим постају критично важне. Један такав неопевани херој је2.5ГБасе-Т Лан трансформатор. Можда га нећете видети, али он неуморно ради иза сцене у вашој мрежној опреми како би обезбедио стабилну везу велике брзине. У Јансум Елецтроницс Донггуан Цо., Лтд., са више од две деценије инжењерске изврсности, специјализовани смо за израду ових виталних компоненти по највишим стандардима. Овај чланак урања дубоко у то шта је 2.5ГБасе-Т Лан трансформатор, његове кључне параметре и зашто је одабир правог најважнији за ваше мрежне апликације следеће генерације.

Разумевање основне функције

2.5ГБасе-Т Лан трансформатор, који се често назива мрежни трансформатор или магнетни модул, је кључна компонента уграђена у Етхернет порт било ког уређаја који подржава 2.5 Гигабит Етхернет (2.5ГБЕ). Његове примарне улоге су:

• Изолација сигнала:Он електрични изолује осетљиви ПХИ (Пхисицал Лаиер) чип од Етхернет кабла, штитећи ваш скупи хардвер од напона, статичког пражњења и потенцијалних петљи уземљења.

• Подударање импедансе:Осигурава да се интегритет сигнала одржава усклађивањем импедансе између чипа и кабла са упреденом паром, минимизирајући рефлексије сигнала и грешке у подацима.

• Одбијање буке заједничког режима:Филтрира електромагнетне сметње (ЕМИ), обезбеђујући чист и поуздан сигнал података, што је кључно за постизање великих брзина преко бакарних каблова.

Без висококвалитетног трансформатора, ваша 2.5ГБЕ веза би била склона прекидима, грешкама и оштећењу хардвера.

Кључни параметри производа нашег 2.5ГБасе-Т Лан трансформатора

У Јансум Елецтроницс, ми конструишемо наше трансформаторе са прецизношћу како бисмо испунили ригорозне захтеве модерног умрежавања. Ево детаљних спецификација које издвајају наше производе.

Детаљна листа параметара:

• Усклађеност са стандардима:Потпуно усклађен са ИЕЕЕ 802.3бз за 2.5ГБАСЕ-Т рад.

• Брзина преноса података:Подржава аутоматско преговарање 10/100/1000/2500 Мбпс.

• Конфигурација кола:Однос обртаја 1:1 ЦТ (Центер Тап) дизајн.

• изолациони напон:Издржава најмање 1500 Врмс за врхунску сигурност.

• Опсег радне температуре:-40°Ц до +85°Ц, осигуравајући поузданост у тешким окружењима.

• Цоммон-Моде пригушивач:Интегрисан за одлично сузбијање ЕМИ.

• Индуктивност:Испуњава или превазилази стандардне захтеве за минимални губитак уметања.

• Пакет:Компактан дизајн за површинску монтажу (СМТ) за аутоматизовану монтажу ПЦБ-а.

• Број пинова:Доступне су стандардне 16-пинске или 24-пинске конфигурације.

• Изградња:Заштићено метално кућиште за повећану отпорност на буку.

За брзи преглед, ево табеле резимеа основних електричних карактеристика нашег производа:

Ова комбинација карактеристика осигурава да наши трансформатори испоручују неупоредиве перформансе и поузданост, што их чини идеалним избором за произвођаче прекидача, рутера, мрежних интерфејс картица и друге 2.5Г опреме.

Зашто изабрати Јансум Елецтроницс 2.5ГБасе-Т Лан трансформатор?

На тржишту преплављеном алтернативама, наши производи се истичу због наше непоколебљиве посвећености квалитету и перформансама. Не продајемо само компоненте; пружамо мрежна решења.

• Доказана поузданост:Наши трансформатори су подвргнути 100% аутоматизованом завршном тестирању и процесима сагоревања, што гарантује да раде беспрекорно од првог дана иу годинама које долазе.

• Врхунски интегритет сигнала:Кроз педантан дизајн и висококвалитетне материјале за језгро, обезбеђујемо минималне губитке при убацивању и супериорне повратне губитке, што директно доводи до стабилније и брже мрежне везе за крајњег корисника.

• Робусна заштита од пренапона:Наш дизајн даје приоритет безбедности опреме, нудећи одличну изолацију која штити ваше језгро кола од електричних опасности у стварном свету.

• Глобална усклађеност:Наше компоненте су дизајниране да испуне међународне ЕМЦ и безбедносне стандарде, поједностављујући процес сертификације вашег производа за тржишта у Северној Америци, Европи и Азији.

• Стручна подршка:Када постанете партнер са Јансум Елецтроницс Донггуан Цо., Лтд., добијате приступ нашем тиму искусних инжењера који могу пружити техничку подршку и опције прилагођавања како би савршено одговарале вашим захтевима дизајна.

2.5ГБасе-Т Лан Трансформер ФАК

1. Може ли се 2.5ГБасе-Т Лан трансформатор користити у стандардној 1ГБасе-Т апликацији?

Да, апсолутно. 2.5ГБасе-Т Лан трансформатор је дизајниран да буде компатибилан са претходним верзијама. Савршено ће функционисати у Етхернет апликацијама од 10Мбпс, 100Мбпс и 1000Мбпс (1Гбпс). Електричне карактеристике трансформатора, као што су индуктивност и повратни губитак, су пројектоване да покрију шири фреквентни спектар потребан за 2,5 Гбпс, што у потпуности обухвата потребе стандарда ниже брзине. То га чини свестраном компонентом која је отпорна на будућност за ваше дизајне.

2. Какав је значај изолационог напона (нпр. 1500 Врмс)?

Оцена напона изолације је критичан безбедносни параметар. Он указује на способност трансформатора да издржи потенцијал високог напона између својих примарних (на страни чипа) и секундарних (на страни кабла) намотаја без квара. Оцена од 1500 Врмс значи да трансформатор може да заштити вашу осетљиву електронику од прелазних појава високог напона које могу бити узроковане ударима грома, статичким пражњењем или кваровима на електричним водовима. Ова заштита је неопходна за обезбеђивање безбедности крајњег корисника и дугорочну поузданост мрежне опреме.

3. На који начин пригушница са заједничким режимом рада унутар модула трансформатора побољшава перформансе?

Интегрисана уобичајена (ЦМ) пригушница је фундаментална за електромагнетну компатибилност (ЕМЦ). Делује као филтер који потискује шум уобичајеног режима - нежељене електричне сметње које се појављују идентично на обе сигналне линије пара. Ову буку уређај може да генерише интерно или да се покупи из спољашњег окружења. Ефикасним пригушивањем ове буке, ЦМ пригушница спречава њено зрачење из кабла (на тај начин пролазећи ЕМИ прописе) и ометање деликатног диференцијалног сигнала података, што резултира чистијим сигналом, мањим бројем грешака у пакетима и стабилнијом везом података при великим брзинама.

Ојачајте своју мрежу са самопоуздањем

Прелазак на мулти-гигабитно умрежавање више није питање „ако“ већ „када“. Осигурање да је ваш хардвер изграђен од робусних, поузданих компоненти високих перформанси је кључ успеха. 2.5ГБасе-Т Лан Трансформер је мали део са огромном одговорношћу. Не дозволите да инфериорна компонента постане најслабија карика у ланцу мреже велике брзине.

АтЈансум Елецтроницс Донггуан Цо., Лтд., уложили смо године истраживања и прецизног инжењеринга у развој нашег асортимана мрежних трансформатора. Посвећени смо пружању наших клијената компонентама које не само да испуњавају спецификације, већ и превазилазе очекивања у погледу издржљивости и перформанси.

КонтактЈансум Елецтроницс данасда затражите узорке, разговарате о вашим специфичним захтевима или добијете детаљну понуду. Дозволите нам да вам помогнемо да изградите бржу и поузданију будућност.
