Како соларни инвертер индуктор побољшава ефикасност, стабилност и животни век у модерним фотонапонским системима

A солар инвертер индукторје једна од најкритичнијих магнетних компоненти у фотонапонским (ПВ) инвертерским системима. То директно утиче на ефикасност конверзије, хармонијско изобличење, термичке перформансе и дугорочну поузданост. У савременим апликацијама за обновљиву енергију, где су стандарди ефикасности све строжи, одабир правог дизајна индуктора може значајно побољшати укупне перформансе система.

Овај детаљан водич истражује како функционишу соларни инвертерски индуктори, зашто су важни у окружењима са високофреквентним пребацивањем, како материјали и дизајн утичу на перформансе и како произвођачи као што суЈАСНиспоручују напредна магнетна решења за захтевне соларне апликације.

Садржај

• 1. Шта је соларни инвертер индуктор?
• 2. Зашто је то неопходно у модерним фотонапонским системима?
• 3. Принцип рада соларних инвертера
• 4. Кључни параметри дизајна и техничке спецификације
• 5. Основни материјали и њихов утицај на ефикасност
• 6. Управљање топлотом и поузданост
• 7. Прилагођавање и сценарији примене
• 8. Како одабрати прави соларни инвертер индуктор
• 9. Уобичајени изазови и решења
• 10. ФАК

1. Шта је соларни инвертер индуктор?

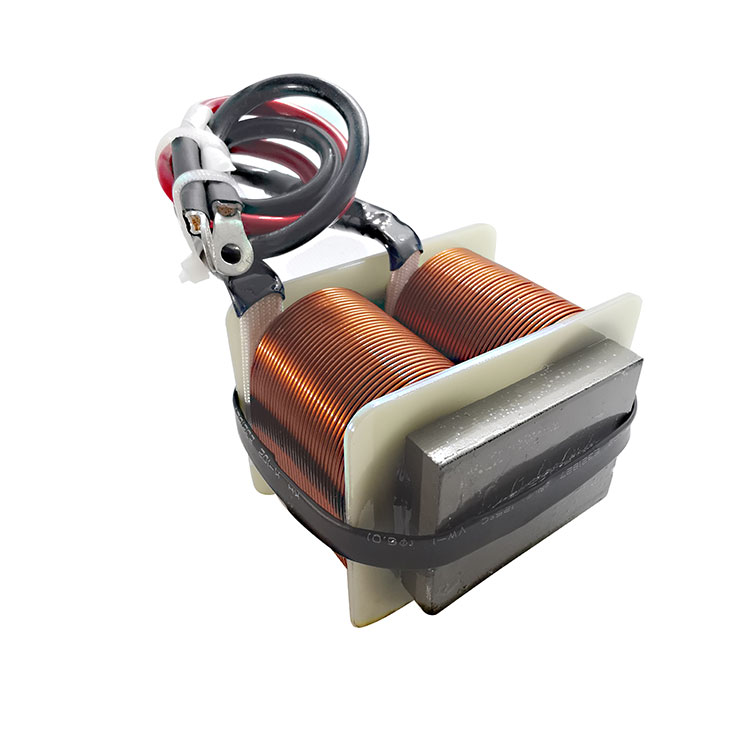

Индуктор соларног инвертера је пасивна магнетна компонента дизајнирана да складишти електричну енергију у магнетном пољу и ослобађа је на контролисан начин током операција пребацивања. Обично се користи у ДЦ-ДЦ појачивачима и ДЦ-АЦ инвертерским степеницама унутар фотонапонских система.

Једноставно речено, индуктор углађује струјни ток, потискује таласање и смањује електромагнетне сметње (ЕМИ). Без тога, соларни инвертори би искусили нестабилан излаз, прекомерне хармонике и губитке ефикасности.

• Складиштење енергије током циклуса пребацивања
• Смањење таласа струје
• Хармонично филтрирање
• Побољшан квалитет таласног облика
• Побољшана стабилност система

2. Зашто је то неопходно у модерним фотонапонским системима?

Системи за соларну енергију раде под променљивим условима сунчеве светлости, што значи да напон и струја непрекидно флуктуирају. Инвертер мора да претвори ову променљиву једносмерну снагу у стабилан излаз наизменичне струје компатибилан са стандардима мреже.

Индуктор соларног инвертера игра кључну улогу у:

1. Повећање ниског једносмерног напона на потребне нивое магистрале
2. Одржавање режима континуиране струје (ЦЦМ)
3. Испуњавање хармонских прописа мреже
4. Обезбеђивање дугорочне поузданости компоненти

Како се глобално усвајање обновљивих извора повећава, високоефикасне магнетне компоненте више нису опционе – оне су обавезне за конкурентан дизајн соларних инвертера.

3. Принцип рада соларних инвертера

У типичној топологији фотонапонског претварача, индуктор ради унутар високофреквентних склопних кола. Када се прекидач за напајање укључи, енергија се складишти у магнетном језгру. Када се прекидач искључи, ускладиштена енергија се преноси на оптерећење.

Формула за складиштење енергије:

Е = 1/2 × Л × И²

где:

• Л = Индуктивност
• И = струја

Овај циклични процес складиштења и ослобађања омогућава регулацију напона и сузбијање таласа, који су фундаментални за ефикасну ДЦ-АЦ конверзију.

4. Кључни параметри дизајна и техничке спецификације

5. Основни материјали и њихов утицај на ефикасност

Избор материјала језгра директно утиче на перформансе индуктора соларних инвертера.

Феритно језгро

• Мали губитак језгра на високој фреквенцији
• Идеалан за компактне дизајне инвертера

Гвоздено језгро у праху

• Већа густина флукса засићења
• Погодно за апликације велике струје

Нанокристално језгро

• Ултра мали губитак језгра
• Висока пропустљивост
• Одлична термичка стабилност

Напредни произвођачи волеЈАСНфокусирати се на оптимизовани магнетни дизајн како би се смањили губици у бакру и језгри, побољшавајући ефикасност претварача преко 98%.

6. Управљање топлотом и поузданост

Соларни претварачи често раде у тешким спољашњим окружењима. Повишене температуре убрзавају деградацију изолације и скраћују животни век.

Ефикасне термалне стратегије укључују:

• Дизајн намотаја са ниским ДЦР-ом
• Високотемпературни изолациони материјали
• Оптимизована геометрија језгра
• Инкапсулација за заштиту од влаге

Одговарајући термички дизајн обезбеђује 10-20 година оперативне поузданости, у складу са животним веком фотонапонских модула.

7. Прилагођавање и сценарији примене

Соларни инвертерски индуктори се користе у:

• Стамбени кровни претварачи
• Комерцијални струнасти претварачи
• Централни инвертори за комуналне услуге
• Хибридни системи за складиштење енергије
• Соларни системи ван мреже

Опције прилагођавања могу укључивати:

• Прилагођене вредности индуктивности
• Специјални материјали за језгро
• Структуре високострујних намотаја
• Компактне механичке димензије

8. Како одабрати прави соларни инвертер индуктор

Корак по корак водич за избор:

1. Одредите радну фреквенцију
2. Израчунајте потребну индуктивност
3. Идентификујте максималну толеранцију струје и таласа
4. Процените термичке услове
5. Проверите маргину засићења
6. Проверите усклађеност са стандардима ЕМИ

Рад са искусним добављачима магнетних решења обезбеђује оптималну интеграцију дизајна.

9. Уобичајени изазови и решења

10. ФАК

П1: Шта се дешава ако се индуктор засити?

Засићење узрокује нагли пад индуктивности, што доводи до струјних скокова, прегревања и потенцијалног квара претварача.

П2: Могу ли да користим стандардни индуктор за апликације соларних инвертера?

Не препоручује се. Индуктори соларних инвертера морају да издрже велику струју, високе фреквенције и оштра окружења.

П3: Како вредност индуктивности утиче на таласање?

Већа индуктивност смањује струју таласа, али повећава величину и цену. Потребан је оптималан баланс.

П4: Шта је типичан утицај на ефикасност?

Одговарајући магнетни дизајн може побољшати укупну ефикасност претварача за 1–3%, што је значајно на нивоу корисности.

Закључак

Индуктор соларног инвертера је много више од пасивне компоненте—то је елемент који дефинише перформансе у модерним фотонапонским системима. Од ефикасности и потискивања таласа до термичке поузданости и усклађености са мрежом, његов дизајн директно утиче на успех система.

Партнерство са искусним произвођачима као што суЈАСНобезбеђује прецизан инжењеринг, оптимизоване магнетне материјале и прилагођена решења прилагођена вашим захтевима инвертера.

Ако дизајнирате соларне претвараче следеће генерације и требате магнетне компоненте високих перформанси,контактирајте насданас да бисте разговарали о захтевима вашег пројекта и открили како напредни соларни инвертерски индуктори могу да побољшају перформансе вашег система.
