Шта чини БМС трансформатор сигнала есенцијалним у модерним системима управљања батеријама?

A БМС трансформатор сигналаигра кључну улогу у обезбеђивању безбедне, стабилне и тачне комуникације унутар система за управљање батеријама (БМС), посебно у високонапонским и високопоузданим апликацијама као што су електрична возила, системи за складиштење енергије и индустријска решења за напајање. Како се технологије батерија развијају, потражња за прецизном изолацијом сигнала, смањењем шума и поузданим преносом података наставља да расте. Овај чланак истражује како функционишу БМС сигнални трансформатори, зашто су неопходни, које изазове решавају и како инжењери могу да изаберу праве компоненте за оптималне перформансе система. Такође пружа практичан увид у разматрања дизајна, решавање проблема, апликације и будуће трендове како би помогао инжењерима и стручњацима за набавку да донесу информисане одлуке.

Садржај

• 1. Увод у БМС трансформатор сигнала
• 2. Улога у системима управљања батеријама
• 3. Како ради БМС трансформатор сигнала
• 4. Кључне карактеристике и предности
• 5. Врсте трансформатора БМС сигнала
• 6. Разматрање дизајна
• 7. Уобичајени изазови и тачке бола
• 8. Водич за решавање проблема
• 9. Примене у различитим индустријама
• 10. Водич за избор
• 11. Најбоље праксе за инсталацију
• 12. Будући трендови
• 13. Мануфацтурер Инсигхт
• 14. Често постављана питања

1. Увод у БМС трансформатор сигнала

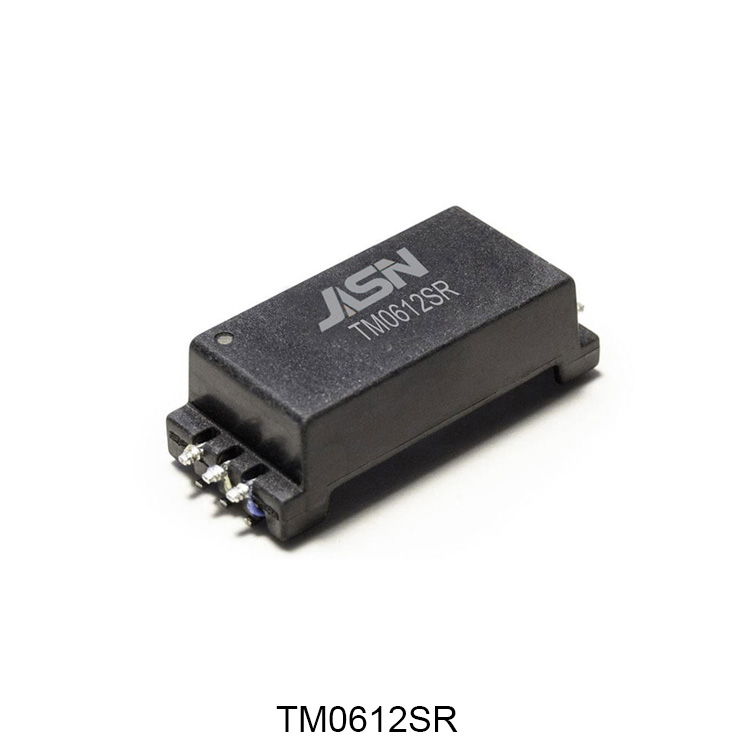

БМС трансформатор сигнала је специјализована магнетна компонента дизајнирана да преноси електричне сигнале између различитих кола уз одржавање галванске изолације. У систему управљања батеријама, он обезбеђује да осетљива контролна електроника остане заштићена од високонапонских батерија. Без ове изолације, чак и мањи скокови напона могу оштетити систем или довести до сигурносних опасности.

У савременим енергетским системима, где литијум-јонске батерије доминирају у електричним возилима и складиштењу обновљиве енергије, интегритет сигнала и електрична безбедност се не могу преговарати. БМС сигнални трансформатор обезбеђује обоје.

2. Улога у системима управљања батеријама

Системи за управљање батеријом су одговорни за праћење напона, температуре, струје и стања напуњености батерија. БМС сигнални трансформатор омогућава:

• Сигурна комуникација између високонапонских и нисконапонских домена
• Изолација буке од склопних кола
• Стабилан пренос података у тешким окружењима
• Заштита микроконтролера и сензора

У електричним возилима, на пример, вишеструки батеријски модули су наслагани у серију, стварајући нивое високог напона. Сигнални трансформатор осигурава да сигнали за надзор остају тачни и сигурни.

3. Како ради БМС трансформатор сигнала

БМС сигнални трансформатор ради на електромагнетној индукцији. Када наизменични сигнал прође кроз примарни намотај, он генерише магнетно поље, које индукује одговарајући сигнал у секундарном намотају.

Овај процес осигурава:

• Нема директне електричне везе између кола
• Ефикасна изолација нивоа напона
• Смањене електромагнетне сметње (ЕМИ)

Изолујући кола, спречава петље уземљења и повећава поузданост система.

4. Кључне карактеристике и предности

• Висок изолациони напон:Штити осетљиву електронику од пренапона високог напона.
• Мали губитак сигнала:Одржава интегритет података у комуникационим линијама.
• Компактан дизајн:Погодно за БМС апликације са ограниченим простором.
• Високофреквентни одзив:Подржава брзо пребацивање сигнала у модерним системима.
• Термичка стабилност:Поуздано ради у широком температурном опсегу.

5. Врсте трансформатора БМС сигнала

6. Разматрање дизајна

Када дизајнирају или бирају трансформатор БМС сигнала, инжењери морају узети у обзир:

• Захтеви напона изолације
• Радни фреквенцијски опсег
• Особине основног материјала
• Термичке перформансе под оптерећењем
• Захтеви за ЕМИ заштиту

Лоши избори дизајна могу довести до изобличења сигнала, прегревања или квара система.

7. Уобичајени изазови и тачке бола

Упркос својим предностима, БМС сигнални трансформатори се суочавају са неколико изазова у стварном свету:

• Изобличење сигнала при високофреквентном пребацивању
• Топлотна засићеност у компактним дизајнима
• Слом изолације у екстремним условима
• Електромагнетне сметње од суседних компоненти

Ови проблеми могу утицати на поузданост система ако се не реше током фаза пројектовања и тестирања.

8. Водич за решавање проблема

• Губитак сигнала:Проверите континуитет намотаја и лемне спојеве.
• прегревање:Проверите услове оптерећења и нивое засићености језгра.
• Проблеми са буком:Побољшајте распоред заштите и уземљења.
• Грешка у комуникацији:Проверите компатибилност фреквенције са БМС контролером.

9. Примене у различитим индустријама

• електрична возила (ЕВ)
• Системи за складиштење енергије (ЕСС)
• Инвертори соларне енергије
• Индустријски системи батерија
• Ваздухопловство

10. Водич за избор

11. Најбоље праксе за инсталацију

• Одржавајте правилан размак између ПЦБ-а
• Избегавајте рутирање високострујних трагова у близини сигналних путања
• Осигурајте исправну технику уземљења
• Користите заштиту за окружења осетљива на ЕМИ

12. Будући трендови

Еволуција БМС сигналних трансформатора је вођена брзим растом електричне мобилности и система обновљивих извора енергије. Будући развоји укључују:

• Минијатуризовани високофреквентни трансформатори
• Побољшани материјали магнетног језгра
• Већа интеграција са паметним БМС чиповима
• Дизајн побољшане топлотне ефикасности

13. Мануфацтурер Инсигхт

За висококвалитетна и поуздана решења БМС сигналних трансформатора,Јансум Елецтроницс Донггуан Цо., Лтд пружа напредну инжењерску подршку и прилагођене дизајне прилагођене индустријским и аутомобилским апликацијама. Ако развијате батеријске системе следеће генерације и захтевате стабилне компоненте за изолацију сигнала, слободно контактирајте насза техничке консултације и решења производа.

14. Често постављана питања

Која је главна функција трансформатора БМС сигнала?

Обезбеђује електричну изолацију и сигуран пренос сигнала између различитих напонских домена у систему управљања батеријама.

Где се обично користи?

Широко се користи у електричним возилима, системима за складиштење енергије и индустријским системима за праћење батерија.

Зашто је изолација важна?

Изолација спречава оштећење високог напона, побољшава безбедност и обезбеђује тачан пренос података.

Како да изаберем прави трансформатор?

Требало би да узмете у обзир напон, компатибилност фреквенције, термичке услове и ограничења величине система.

Могу ли БМС сигнални трансформатори отказати?

Да, али кварови су ретки када су правилно пројектовани и инсталирани. Уобичајени узроци укључују прегревање, квар изолације или ЕМИ сметње.

Закључак:БМС трансформатор сигнала није само пасивна компонента, већ језгро безбедности и перформанси у модерним системима батерија. Његова улога у обезбеђивању интегритета сигнала, електричне изолације и поузданости система чини га незаменљивим у данашњим технологијама вођеним енергијом.
